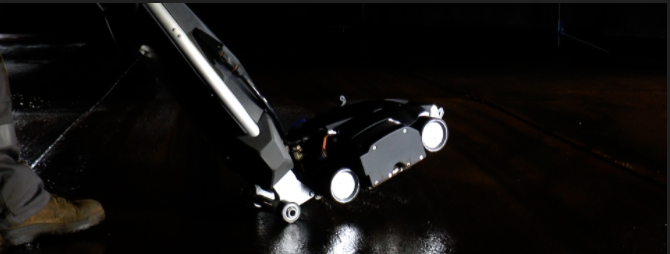

FloormapX 儲罐底闆腐蝕檢測系統

FloormapX是Eddyfi英國公司推出的新型号儲罐底闆腐蝕漏磁檢測系統，采用MFL陣列和STARS技術。

1.MFL陣列和STARS技術相結合 :

•  MFL陣列：具有64通道，128個多方向MFL傳感器，提高了成像分辨率和缺陷檢出率；

•  STARS：這項技術可以區分腐蝕缺陷是位于底闆的上或下表面并可将其分别顯示。

2.提高了厚底闆的檢測能力和缺陷檢出率:

• 檢測厚度：采用新的稀土材料磁體，加上改進的磁橋設計，與以前的型号相比，增加了30％磁通量，使檢測厚度可以達到20mm；

• 檢測能力：可以檢測出Φ2mm、20%減薄的缺陷。

3.提高檢測覆蓋率:

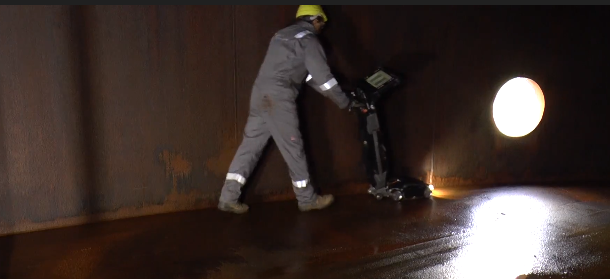

• 靠近罐壁區域：可以檢測離罐壁12mm及以上的區域；

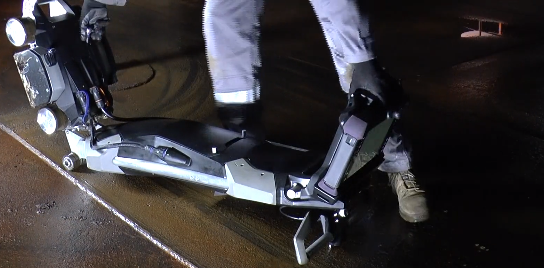

• 附屬結構下區域：新的外形輪廓和機身可傾斜的功能，可實現附屬結構下方的檢測覆蓋。

功能特點:

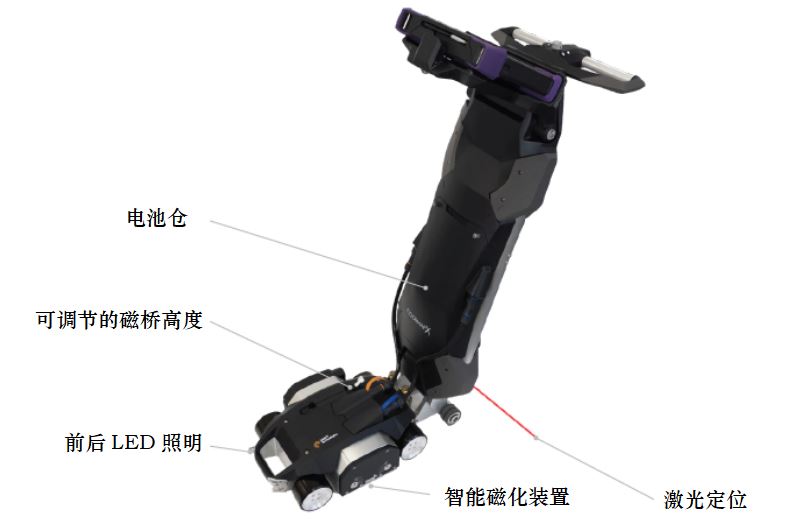

轉向功能：通過調節轉向功能，可實現距罐壁12mm區域的快速曲線掃查，減小檢查盲區。隻需按一下按鈕，即可返回直線驅動。

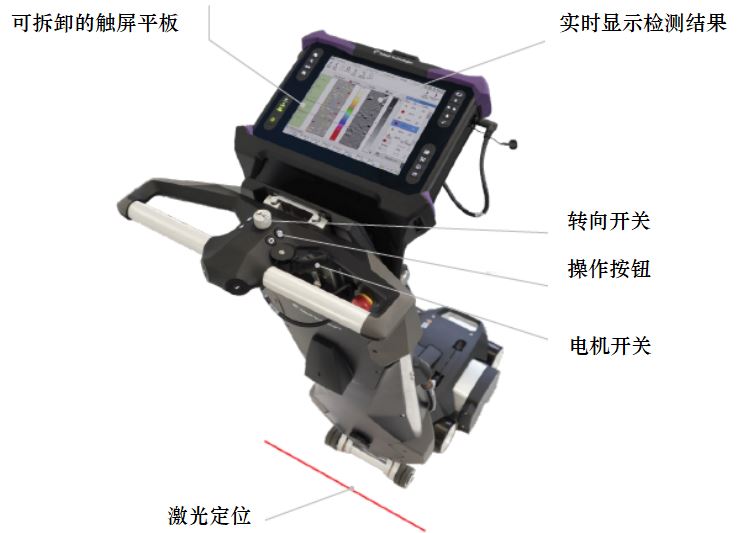

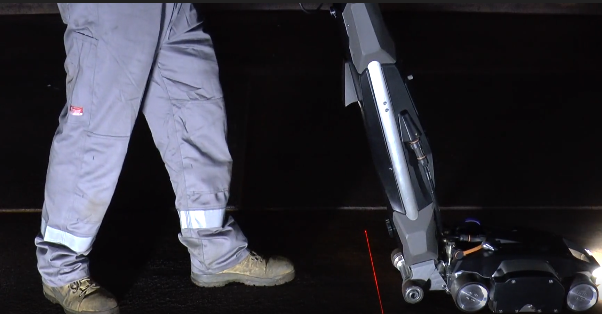

激光定位功能：開啓該功能後，激光線與C掃描中實時模拟的激光線位置對應，可實現缺陷快速定位并方便現場标記。

智能磁化功能：可根據闆厚智能調節磁場強度，可以手動關閉磁場以便于清理和運輸，以及更安全的操作。

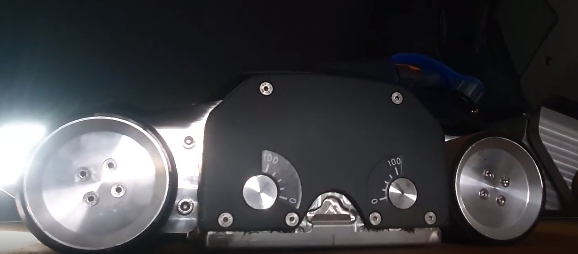

磁橋高度可調節功能：該功能可實現底闆起伏、表面處理不理想等情況下的底闆掃描。

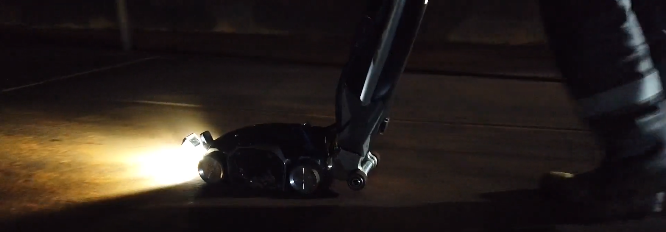

強光照明功能：具有前、後LED燈，照明條件符合API建議的目視檢測亮度。

無液壓杆設計：經過結構優化的設計，更符合工程力學原理，設備操作更輕便。

靈活的掃描模式:

• 繪圖掃描模式：一種全面的掃描模式，可實時顯示和保存檢測數據，檢測數據可導出到報告軟件進行分析并可顯示儲罐底闆的整體腐蝕情況；

• 任意掃描模式：一種簡單快速的掃描模式，無需設置即可對指定區域進行掃描；

• 腐蝕缺陷準确定位模式：在掃描過程中可以暫停，用激光線在底闆上顯示腐蝕缺陷的準确位置，方便複驗。

優點：

• 更大的檢測覆蓋範圍

• 高分辨率可提高缺陷檢出率

• 多項技術組合用于區分上下表面缺陷

• 靈活的掃描模式，具有三種掃描模式

• 檢測厚度可達20毫米

• 無與倫比的報告功能，全面且現場可操作

• 10％的報告門檻

• 符合EEMUA 159和API 653

• 模塊化設計，易于搬運和運輸

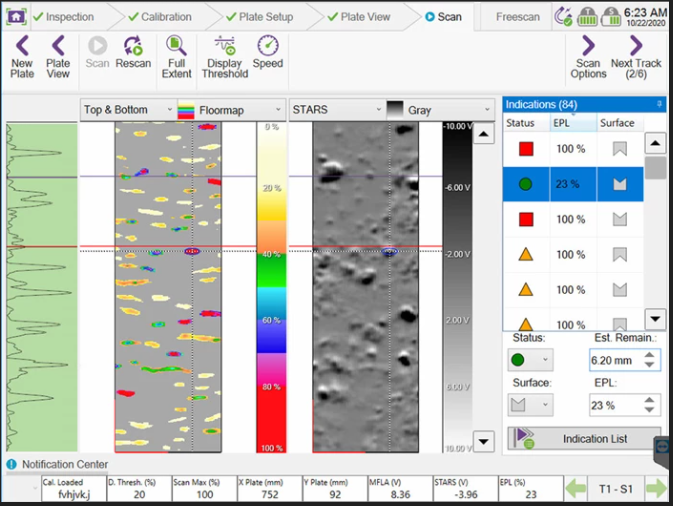

采集軟件:

• 操作人員可以實時看到漏磁信号、MFL陣列和STARS傳感器的C掃描圖形；

• 在C掃描圖中可與激光定位功能相結合進行缺陷定位，以快速、精确的定位和缺陷識别，可辨别缺陷上下表面位置；

• 可自動生成缺陷列表，缺陷列表能顯示缺陷當量值、上下表面位置和評估的剩餘壁厚值，操作人員根據驗證結果可以編輯缺陷列表；

• 當檢測完成後，可更加EEMUA 159和API 653标準需求生成可定制的報告。
