一、概述
1、檢測單位:山東特檢院濱州分院、北京时代启智科技有限公司;
2、檢測時間及現場:2013年12月8日,濱州京博石化公司廠區内;
3、被測管道工況:直管段長約180m,且無其他支管和三通,管道上帶有較厚的防腐漆,管内介質爲空氣,管道直徑爲 219mm,管道壁厚爲10.31mm;
4、檢測設備:英國PI公司MK4主機,8英寸卡具,5圈探頭模塊(3圈縱波,2圈橫波);
現場準備圖
二、檢測過程及結果分析
1、卡具及探頭間距的選擇

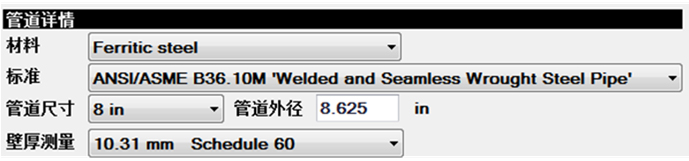

在軟件中的管道詳情輸入管道的尺寸和壁厚,如下圖所示:
管道詳情

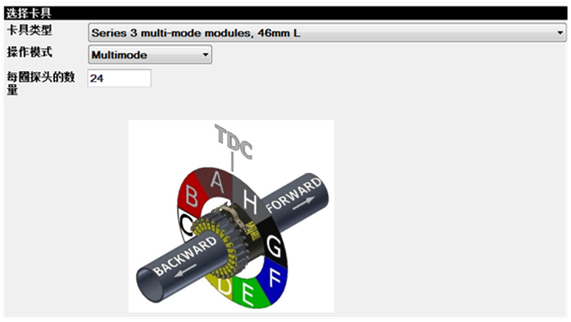

在選擇卡具中選擇卡具類型和檢測模式,此次選擇的卡具爲5圈探頭多模式模塊(3圈縱波,2圈橫波),且縱波探頭間距爲46mm,具體選擇如下圖所示:
卡具和檢測模式選擇
軟件将根據輸入的管道規格尺寸和探頭間距自動給出檢測的頻率,具體檢測頻率如下圖所示:
檢測頻率
2、卡具探頭安裝位置選擇
此次卡具探頭安裝在距一邊管端3.4m的地方,爲了更好的耦合,我對卡具安裝位置進行了去防腐漆處理,卡具安裝如下圖所示:
卡具安裝位置
3、檢測及結果

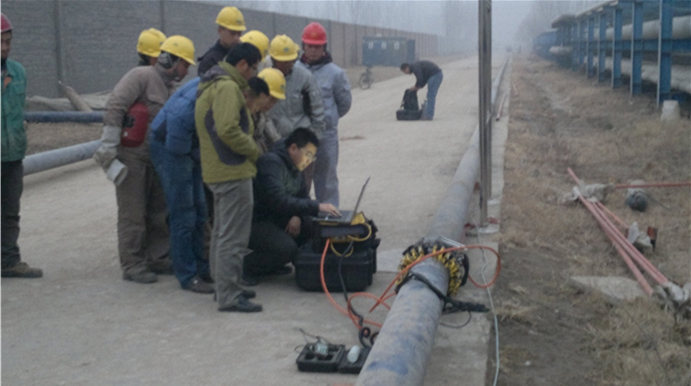

現場檢測

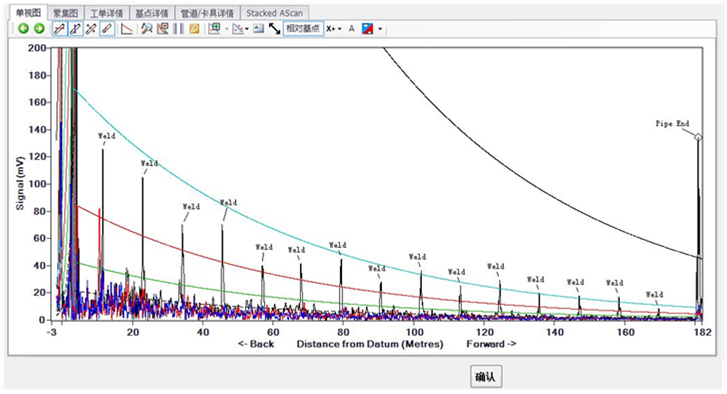

爲了更好的驗證該設備檢測距離的性能,我們隻對180m的直管段進行了檢測,檢測數據如下圖所示:
從上圖可以清楚的看到182m處的管端反射回波,在卡具和管端之間的15個回波爲焊縫回波。
爲了進一步驗證其對缺陷的檢出能力,在距卡具安裝位置175m的地方做了個沿管道周向長約10cm、深約4mm的人工缺陷。

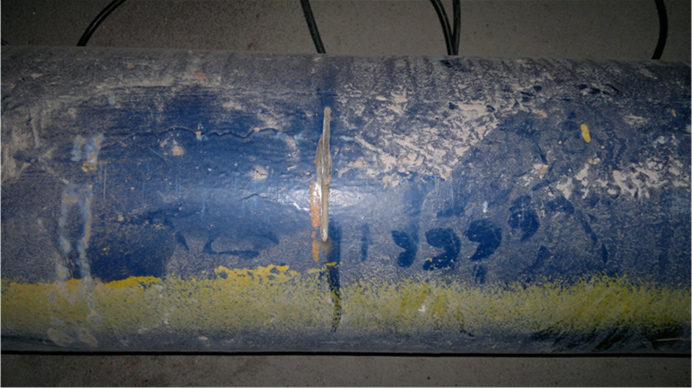

做的人工缺陷圖

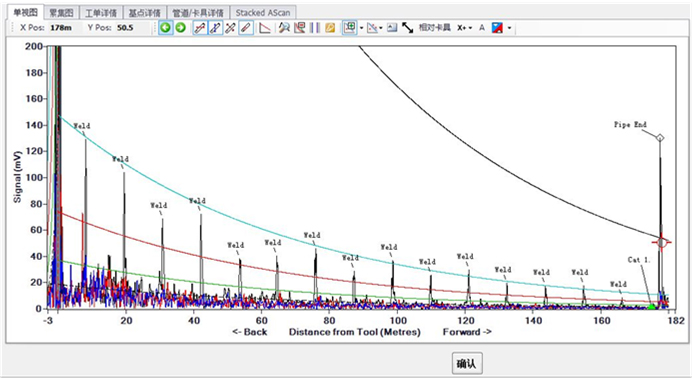

做完人工缺陷的檢測結果如下圖所示:
從檢測結果可以看出在接近管端的地方有明顯的異常回波(檢測結果圖上的Cat1),經進一步分析此異常回波的位置與人工缺陷的位置正好吻合,由此可以判定該異常回波爲人工缺陷回波。
三、小結
經過此次檢測我們很好的驗證了英國PI公司的導波在檢測距離和長距離對缺陷的檢出能力方面的性能,在此類工況條件下完全可以達到單側檢測180米的距離,這才是真正意義上的長距離管道腐蝕超聲導波檢測系統。
