結構健康監測是指工程結構實施損傷監測和識别，這裏所說的損傷包括材料特性的改變或結構系統的改變。結構健康監測過程就是使用傳感器陣列來獲取損傷信号，通過對這些損傷信号的統計和分析來确定當前結構的健康狀況。聲發射結構健康監測系統就是利用聲發射技術對特種設備、橋梁等做長期監測的過程，以達到使特種設備、橋梁等結構安全運行、延長使用壽命，避免發生事故的目的。

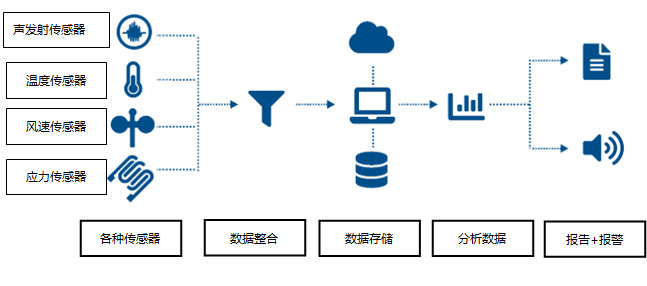

聲發射監測流程圖

聲發射監測的優點：

結構運行中實現監測
監測已知或隐藏的缺陷并實現定位
全天24小時監測和預警
一個系統可以集成各種類型的傳感器
定制解決方案

德國Vallen公司聲發射監測系統主要由多通道AMSY-6聲發射采集系統、自動化管理軟件和雲數據平台組成。多通道AMSY-6聲發射采集系統已在其他資料中有詳細介紹，這裏主要介紹自動化管理軟件和雲數據平台。

Vallen自動化管理軟件是監測系統中的核心軟件模塊。該軟件主要可以實現數據采集、數據分析（可視化）、報警處理、數據通信和數據存儲。操作人員可以自定義需要完成的任務，如傳感器耦合狀态的驗證、數據存儲和上傳到雲平台、超過預設門檻的報警和報警處理方式等。

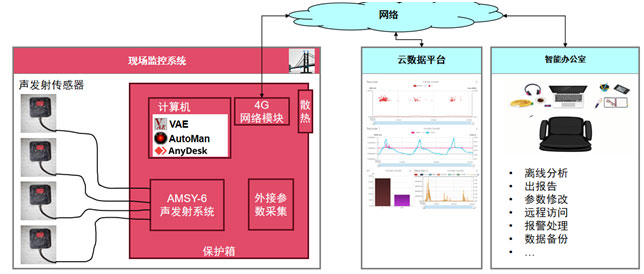

德國Vallen公司聲發射監測系統組成示意圖

雲端數據平台是德國Vallen公司新推出的雲端訪問平台，主要用于聲發射長期監測的數據查看，用戶可以在有網絡的任何位置查看監測的數據和結果，真正實現了聲發射監測數據的實時性和有效性。

前端由德國Vallen公司聲發射系統采集數據并上傳到雲服務器，用戶通過可自定義顯示内容的雲端數據平台對數據進行查看。定義的内容有聲發射特征參數圖，如幅值與時間的經曆圖、能量與時間的經曆圖和定位圖等，圖形形式有柱狀圖、點狀圖、線狀圖等。該平台可兼容電腦和智能手機，可以*.CSV格式和*.png格式導出數據。

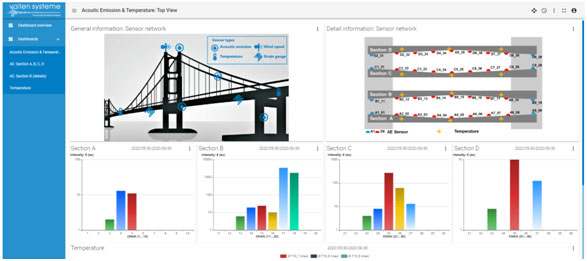

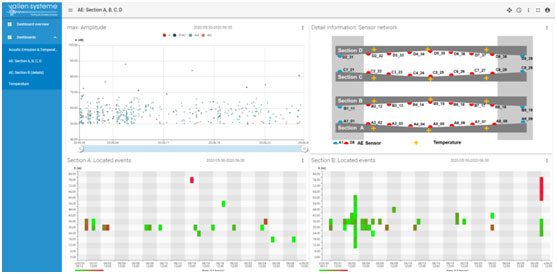

雲端數據平台整體布局圖

雲端數據平台局部詳細分布圖

應用案例1：新加坡港口集裝箱起重機的長期監測

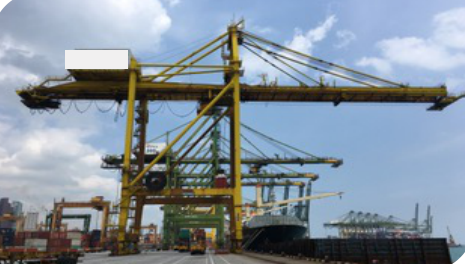

集裝箱起重機照片

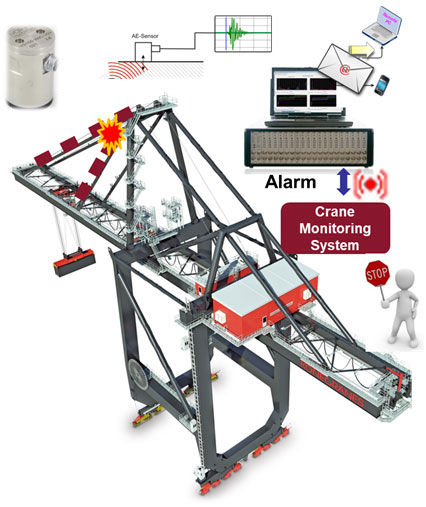

監測系統示意圖

任務：利用聲發射系統對港口集裝箱起重機進行長期監測

目标：由監測結果作爲集裝箱起重機維修和停用的依據

前期測試：

起重機在正常工作條件下進行監測
人造裂紋、斷鉛驗證
人造裂紋和斷鉛都能被檢測到并準确定位
成功預報危險并自動發生報警信息

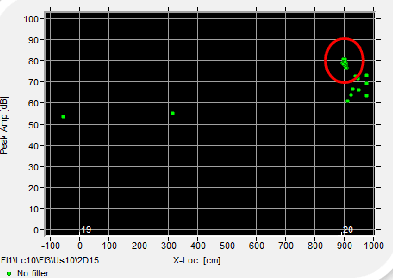

測試結果圖

成功點：

成功監測到裂紋擴展
成功對裂紋進行定位并得到其他無損檢測方法的驗證
實現全體24小時監測

應用案例2：德國西南部Gänstorbrücke 橋的監測

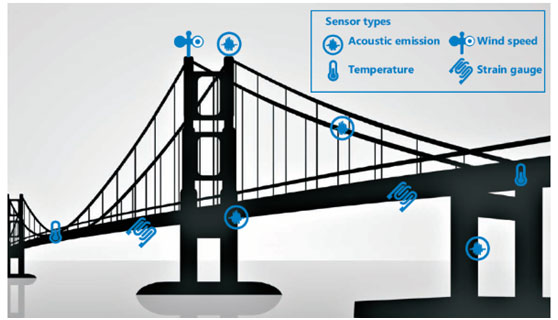

聲發射橋梁監測示意圖

任務：橋梁鋼筋混泥土中鋼筋斷裂的實時監測和自動報警

目前：全天候監測并自動發出報警信息

大型鋼筋混凝土結構實驗室測試

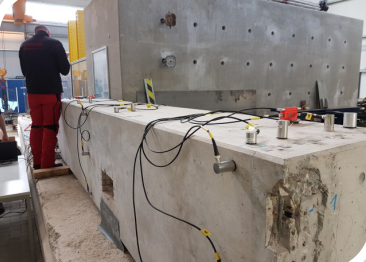

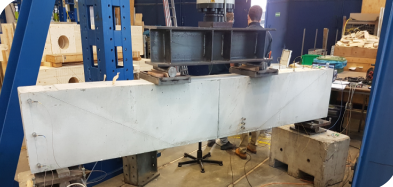

鋼筋混泥土彎曲試驗

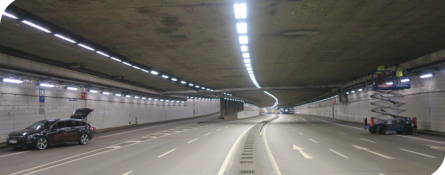

現場測試圖（爲傳感器的布置提供依據）

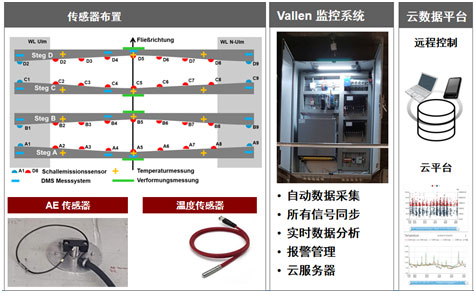

現場布置示意圖

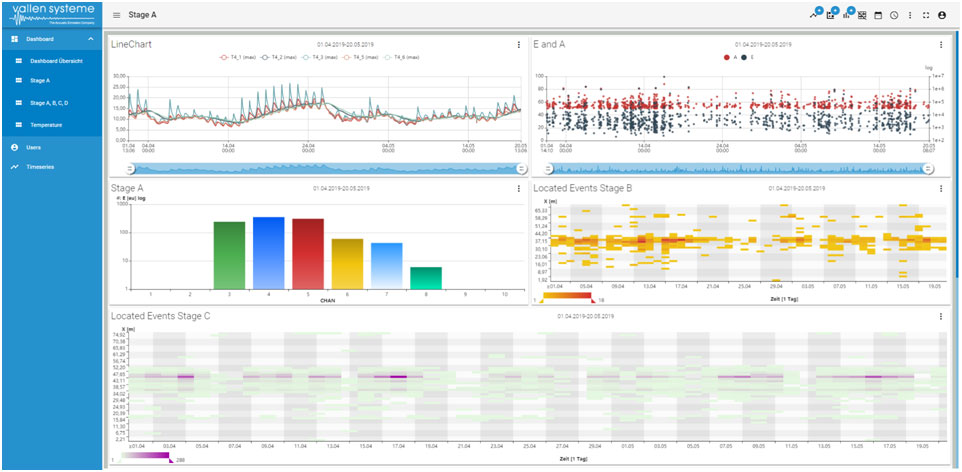

雲數據平台結果顯示界面

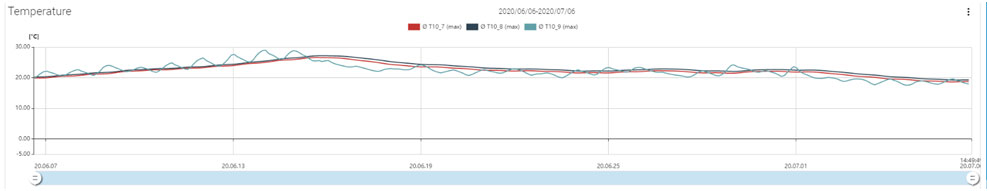

溫度顯示圖

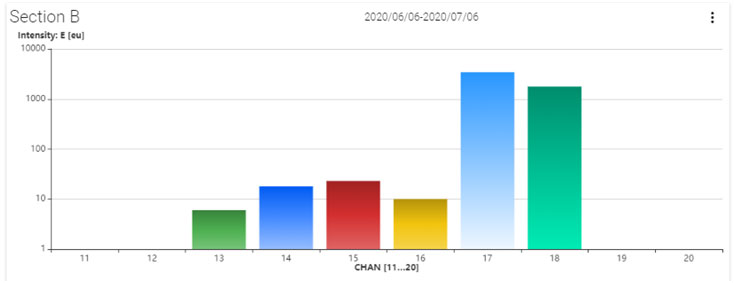

能量與通道分布圖

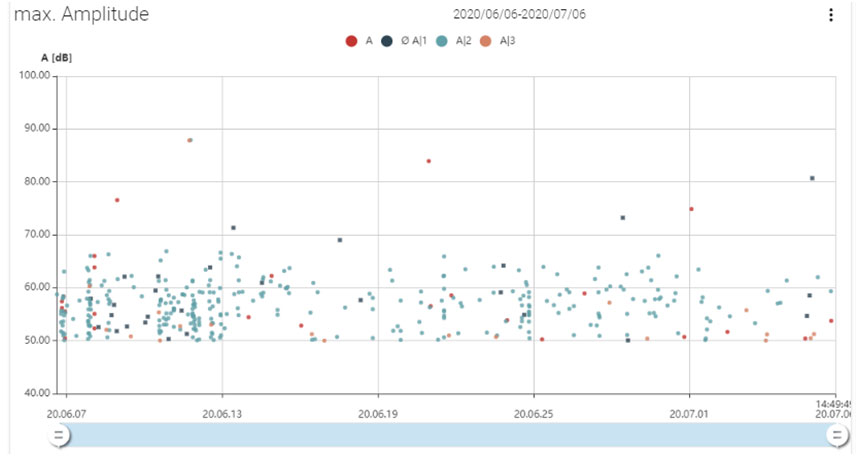

幅度與時間圖

定位圖

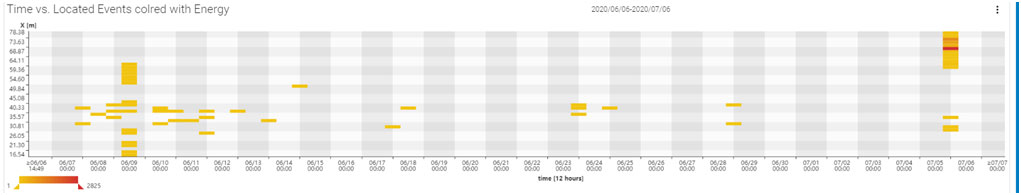

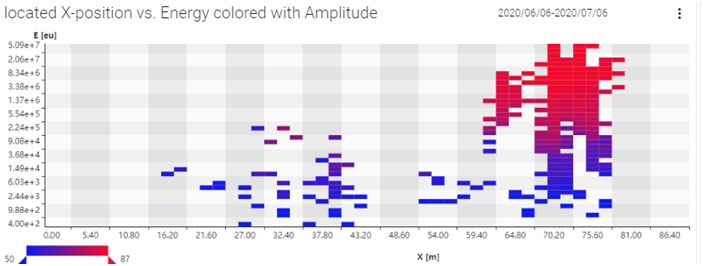

定位圖中的能量顯示

應用案例3：高速公路橋金屬部分的監測

任務：高速公路橋金屬部分的監測

目标：提前預警危險區域，避免不必要的道路封閉

成功點：成功監測到裂紋并得到驗證

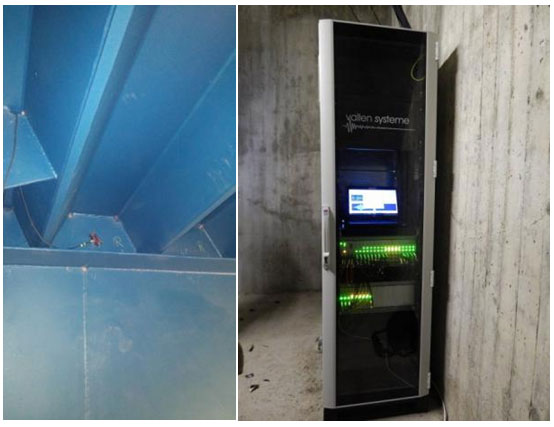

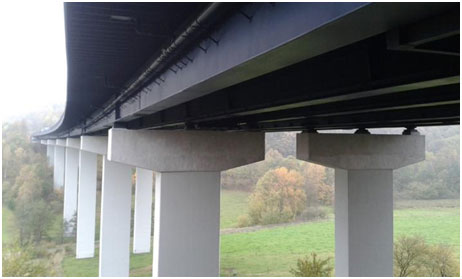

高速公路橋金屬部分監測現場圖

掃二維碼用手機看

未找到相應參數組，請于後台屬性模闆中添加

序号	名稱	說明	序号	名稱	說明
1	AMSY-6聲發射采集系統	包括主機箱、采集卡、聲發射傳感器、采集軟件、計算機等。	4	其他傳感器	溫度、風速等。
2	遠程控制軟件	遠程讀取和顯示采集數據。	5	配套的電源和防護設施	不可間斷的電源、AMSY-6聲發射采集系統的防護設施。
3	服務器	存儲數據。	6	随機資料	1份

注：該系統一般爲定制産品，配置清單因項目會有所不同。
