DCPL2解耦盒

DCPL2解耦盒是專爲不能給前置放大器供電的采集卡而設計的，其作用就是給前置放大器提供電源的同時傳輸傳感器獲取的信号。
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
産品描述
參數
技術參數
配置清單
相關視頻

DCPL2解耦盒



          DCPL2解耦盒                       DCPL2解耦盒适配器

DCPL2解耦盒是專爲不能給前置放大器供電的采集卡而設計的，其作用就是給前置放大器提供電源的同時傳輸傳感器獲取的信号。由于前置放大器的正常工作都需要提供額外的電源，Vallen公司的采集卡都設計有專門對前置放大器供電的模塊，所以無需配置DCPL2解耦盒就能使用，而市面上還有很多不是聲發射專用的采集卡，此類采集卡上沒有設計前置放大器的供電模塊，而又想使用Vallen公司的前放一體化傳感器或者分體式傳感器時就需要配置DCPL2解耦盒才能正常使用。

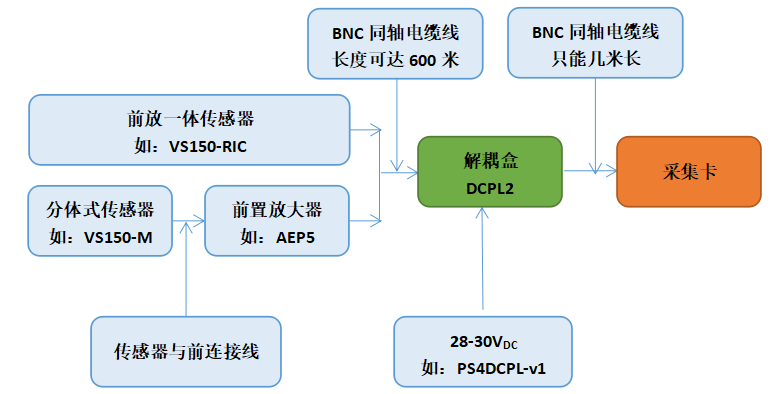

DCPL2解耦盒連接示意圖



掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆中添加

DCPL2解耦盒技術參數：

輸入電壓

28-30VDC

輸出到前置放大器電壓

比輸入電壓少1.5V

最大輸入電流

200mA

接口

BNC

采集卡最小輸入阻抗

10kΩ

尺寸

91mm（長）×55mm（寬）×30mm（高）

前置放大器阻抗

50Ω

重量

145g

衰減

小于0.1dB

操作溫度

-20℃-85℃

外殼

鋁

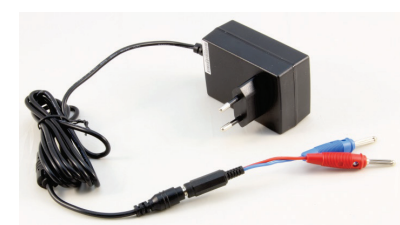

DCPL2解耦盒适配器技術參數：

輸入

100-264VAC，47-63Hz（歐式插頭）

操作溫度

-30℃-50℃

輸出

28VDC，0.64A（1.7米長線，2根4mm線連接到DCPL2）

尺寸

79mm（長）×54mm（寬）×33mm（高）

重量

250g





配置清單：

1、DCPL2解耦盒：1個                       2、DCPL2解耦盒适配器：1個
