自動爬行管道壁厚腐蝕超聲檢測系統
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
所屬分類
返回列表
1
産品描述
參數
技術參數
配置清單
相關視頻
您還在采用傳統的方法對高空管道的壁厚進行腐蝕檢測嗎？停産、搭架子、打磨、登高、手工記錄、人工出具報告—這就是傳統測厚程序。
工廠停産：嚴重影響企業效益
搭設腳手架：增加檢驗成本，增加檢驗時間
打磨：增加檢驗成本，增加檢驗時間，加重腐蝕程度
攀登腳手架：增加檢驗人員的危險系數
手工記錄位置：麻煩，不安全
人工出具報告：數據變數大，可靠性低

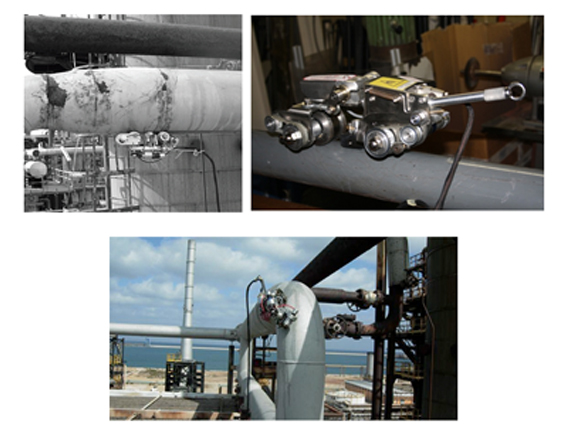

有一種自動的腐蝕檢測技術，可以讓您坐在地面上，輕松的完成高空管道的腐蝕檢測。意大利IMG公司推出的“在線管道高速自動爬行腐蝕檢測系統”，在無需腳手架、無需打磨防腐層、通過遠程控制系統實現高空管道腐蝕的快速檢測。
應用領域：
适用于外徑大于110毫米的管道内、外表面的腐蝕檢測。
原理：
采用超聲水耦合方式，通過雙晶探頭檢測，實現A掃描、B掃描顯示。

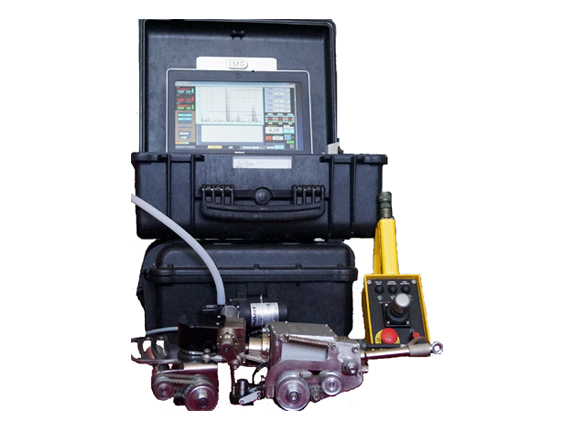

系統組成：
主要由主控制箱、爬行器、遙控器、水泵，電纜線、計算機和軟件組成。
主要特點：
- 爬行速度可達6米/分鍾
- 可垂直、仰卧、水平爬行
- 探頭位于腹部的設計，保證良好的耦合
- 塗層去除功能—可穿透2mm以下塗層
- 實時顯示及記錄厚度值和位置
- 自動出具檢驗報告、統計檢測數值
- 24V直流锂電池供電，續航能力8小時
- 配備外接備用電池，續航能力增加8小時（可選）
- 測量範圍1-100mm
- 精度：0.01mm
技術參數：

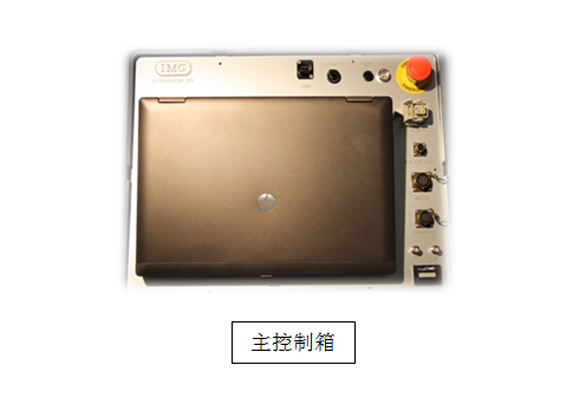

主控制箱：
- 内置超聲系統
- 230V的脈沖電壓（25-2000ns）
- 20kHz的脈沖重複頻率
- 0.5-25MHz帶寬
- 12位80MHz的A/D
- 24V直流锂電池供電
- 重約14kg

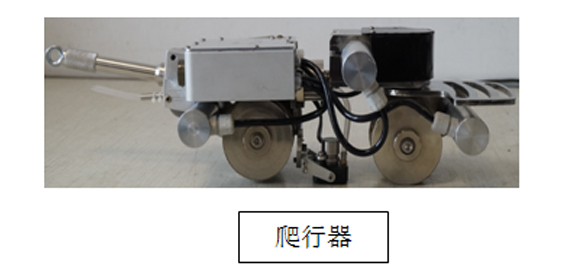

爬行器：
- 爬行速度可達6米/分鍾
- 附有8mm，8MHz雙晶探頭
- 2驅電機驅動
- 水耦合
- 钕鐵硼永磁體，吸力爲50公斤力，确保安全爬行
- 重約6.5 kg
電纜線：
- 标配25米
- 集控制線、超聲信号線和水管于一體

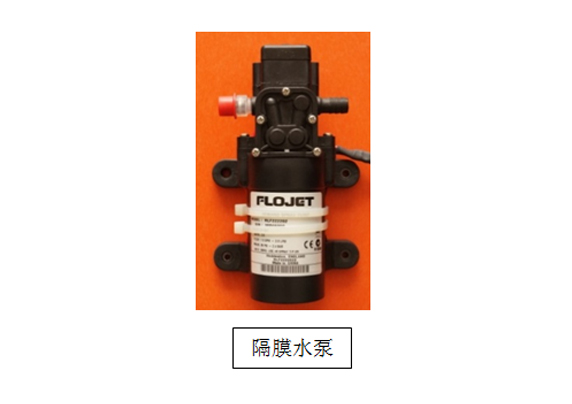

水泵：
- 隔膜水泵，流量可調
- 小巧輕便，重約0.5kg
遙控器：
- 控制爬行器行走方向
- 控制水泵開關和調節流量
超聲分析軟件:
- 同時顯示厚度值、A、B掃描結果
- 直接出具Excel報告，進行數據分析處理
- 兼容Windows操作系統

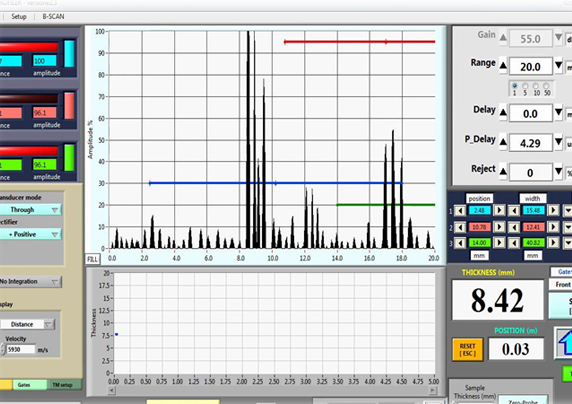

數據采集界面

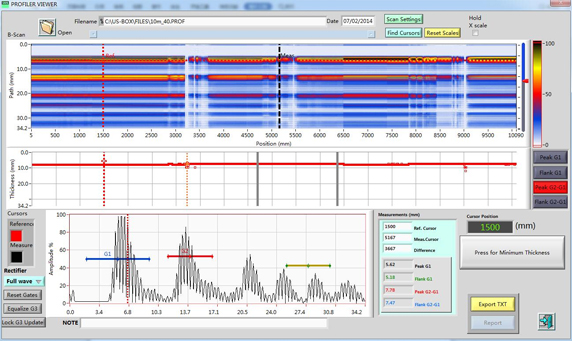

數據分析界面

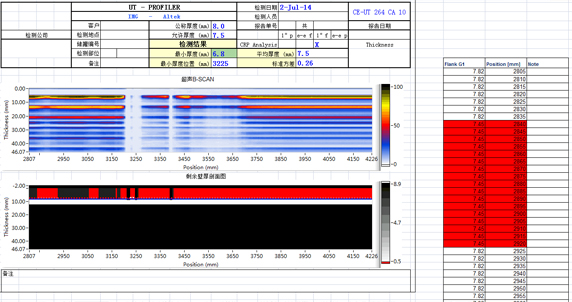

Excel報告
