Pipescan HD管道漏磁腐蝕成像檢測系統

可實時顯示并記錄的管道腐蝕快速檢測系統，該系統檢測速度可達1米/秒，對小缺陷，具有很好的檢出率。該系統可以滿足外徑50mm到平闆的鐵磁性管道和容器内外壁的腐蝕檢測。
零售價
0.0
元
市場價
0.0
元
浏覽量:
1000
産品編号
數量
-
+
庫存:
0
所屬分類
返回列表
1
産品描述
參數
技術參數
配置清單
相關視頻

Pipescan HD管道漏磁腐蝕成像檢測系統是Eddyfi英國公司推出的可實時顯示并記錄的管道腐蝕快速檢測系統，該系統檢測速度可達1米/秒，對小缺陷，具有很好的檢出率。該系統可以滿足外徑50mm到平闆的鐵磁性管道和容器内外壁的腐蝕檢測，該系統主要有主機、軟件、帶編碼器的探頭和信号線組成。

1、主機

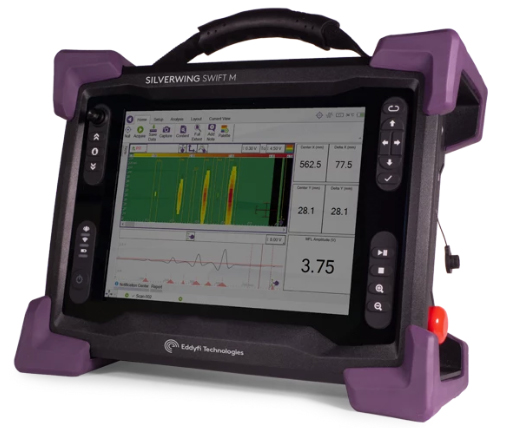

主機



  • 可充電電池供電
  • 10.4英寸高強度鋼化玻璃觸摸屏
  • 防護等級：按IP65标準設計
  • 操作溫度：0-55℃
  • 尺寸：355mm（長）×288mm（寬）×127mm（高）
  •  重量：6.6kg(帶電池)，5.7kg（不帶電池）



2、軟件

  • 直觀的用戶界面
  • 支持一個和多個視圖
  • 簡單的檢測設置
  • 數據的可追溯性

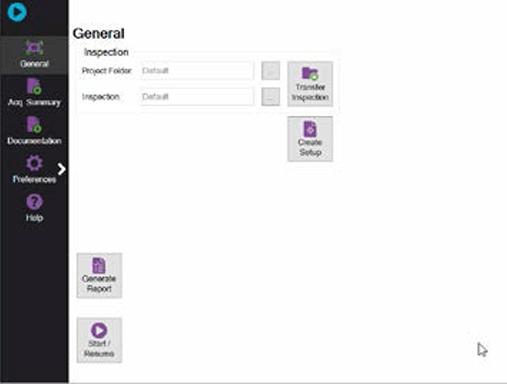

設置界面圖




檢測結果圖



3、探頭

Pipescan HD掃描探頭的三種規格型号：

  • PS-HD-MFL-48x63：檢測管徑48-64mm
  • PS-HD-MFL-73x127：檢測管徑73-127mm
  • PS-HD-MFL-127XFLAT：檢測管徑127mm到平面

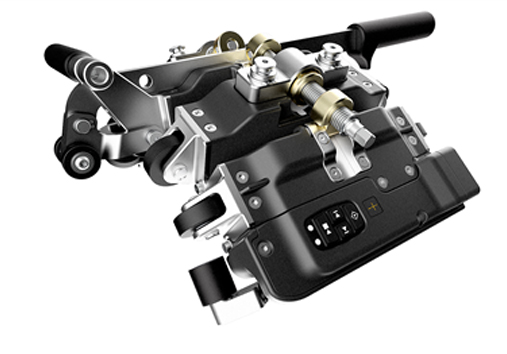

探頭

掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆中添加

工作原理

漏磁

通道數量

PS-HD-MFL-48x63：9個

PS-HD-MFL-73x127：17個

PS-HD-MFL-127xFLAT：27個

檢測管徑

PS-HD-MFL-48x63：檢測管徑48-64mm

PS-HD-MFL-73x127：檢測管徑73-127mm

PS-HD-MFL-127xFLAT：檢測管徑127mm到平面

單次掃描寬度

PS-HD-MFL-48x63：59.5mm

PS-HD-MFL-73x127：115.5mm

PS-HD-MFL-127xFLAT：185.5mm

驅動方式

手推

檢測速度

可達1m/s

顯示

可顯示采集漏磁信号波形圖、C掃描圖、X/Y坐标

檢測厚度

PS-HD-MFL-48x63： 6.05mm以下（确保靈敏度）

PS-HD-MFL-73x127：8.56mm以下（确保靈敏度）

PS-HD-MFL-127XFLAT：12.7mm以下（确保靈敏度）

透塗層性

是，塗層無磁性

塗層厚度

6mm以下

可檢測缺陷

直徑爲1mm，20%壁厚減薄的孔

電源

10.8V電池供電

檢測表面溫度

60℃以下

數據傳輸線

5米

工作時間

可工作8小時

重量

主機：重量：6.6kg(帶電池)，5.7kg（不帶電池）

PS-HD-MFL-48x63：5.5 kg

PS-HD-MFL-73x127：9.3 kg

PS-HD-MFL-127xFLAT：11.8 kg

運輸箱

滿足國際航空運輸标準

序号

名稱

數量

1

主機

1台

2

軟件

1套

3

探頭

3個型号可選

4

數據傳輸線

1根

5

編碼器

若幹（根據購買的探頭數可選）

6

主機電池

2塊

7

充電器

1套

8

運輸箱

若幹（根據購買的探頭數配置）

9

随機資料

1套



管道漏磁腐蝕檢測系統操作演示：
